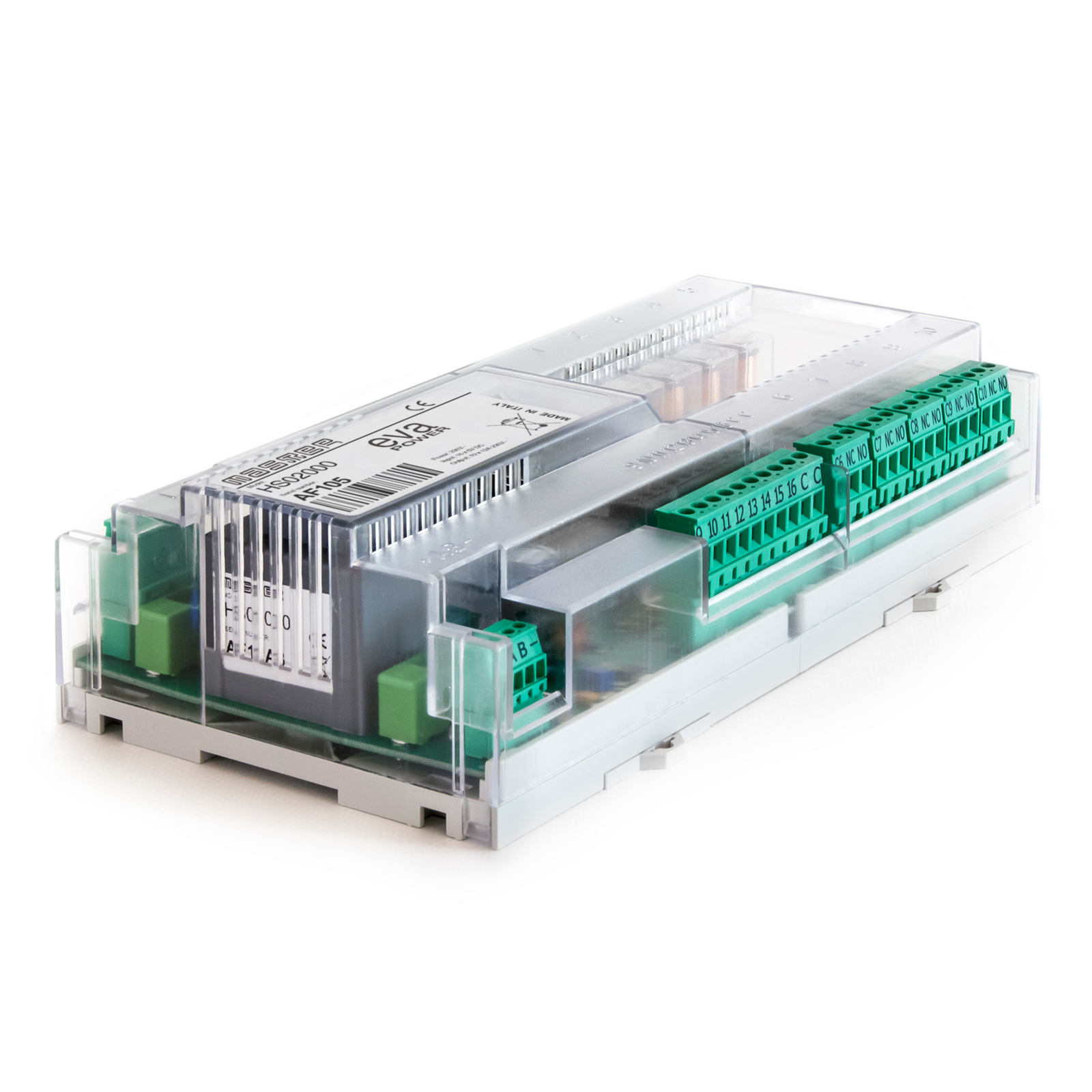

Eva Power

  • HS02000

Eva Power

Eva Power è la componente base avanzata del Sistema UNA: alla funzionalità e flessibilità della scheda Eva aggiunge la misurazione in tempo reale della potenza assorbita dalle apparecchiature collegate a ciascun relè, comunicando i consumi via bus al Sistema UNA.



Descrizione

FUNZIONALITÀ
Eva Power gestisce l’illuminazione, le tapparelle, elettropompe ed elettrovalvole (riscaldamento, irrigazione), comandi semplici ed elettronici, sensori di presenza, crepuscolari, vento, pioggia, funzioni temporizzate personalizzabili e misurazione dei carichi collegati.

CONNESSIONI
Eva Power dispone di 16 ingressi digitali, 10 uscite a relè con misurazione indipendente della potenza assorbita, alimentazione da rete 230V~ e porta RS-485 di comunicazione e programmazione attraverso il software Lapis.

CARATTERISTICHE TECNICHE
Eva Power è una scheda completa per l’automazione con 16 ingressi digitali a 5V DC con 4 morsetti per il comune, 10 uscite con relè 230V~ 12A resistivi con doppio morsetto NA-NC (carico massimo complessivo di 6kVA), alimentazione diretta a 230V~ e porta di programmazione e comunicazione seriale RS-485. Eva Power effettua la misurazione della potenza assorbita in tempo reale su ciascuna uscita (per carichi superiori a 100W) La scheda è predisposta per fissaggio su un centralino con guida DIN 13 moduli (tipo Master) e, grazie agli anelli laterali opzionali, può essere fissata con viti su scatole di derivazione o pareti leggere.
Tutte le connessioni avvengono con morsettiere estraibili serigrafate per facilitarne il cablaggio e la sostituzione.
Eva Power è provvista di un dispositivo di alimentazione ausiliaria che permette il funzionamento dell’orologio interno e il mantenimento delle impostazioni anche in caso di blackout. Viene fornita pre-programmata passo-passo su ciascuna uscita per verificarne le funzionalità, è dotata di led di segnalazione per alimentazione, funzionamento e attivazione dei relè facilmente individuabili. Eva Power può essere configurata su misura grazie all’interfaccia di programmazione semplificata del software di progettazione Lapis.

CODICI:
HS02000  Eva Power a 230V~ (confezione da 1pz.)
HS02500 Eva Power a 127V~ (confezione da 1pz.)
