Descrizione

FUNZIONALITÀ

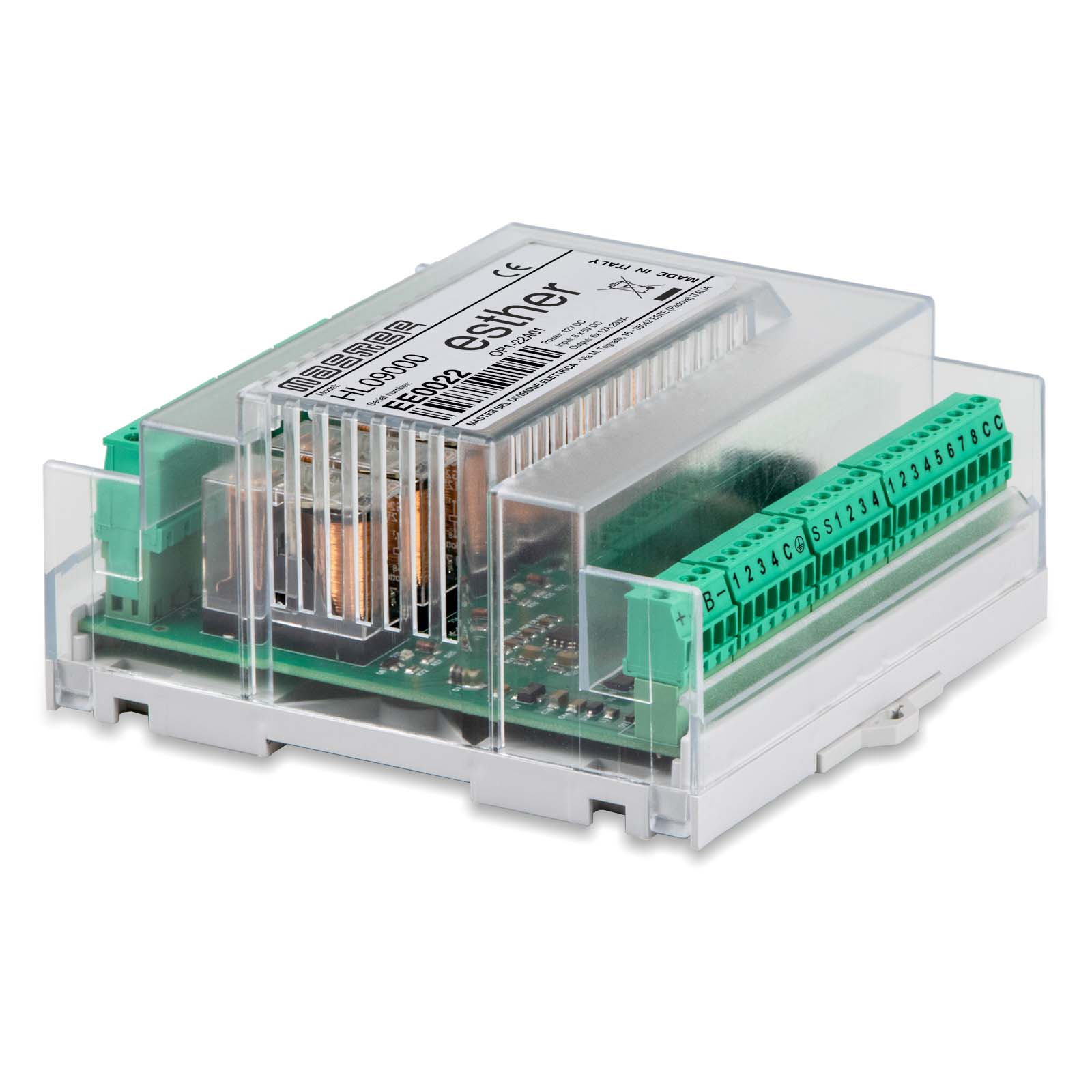

Esther è la nuova scheda multifunzione di potenza del sistema UNA che sostituisce la scheda MiniEva incrementando funzionalità e capacità.
Permette di gestire svariati dispositivi quali tapparelle, luci, prese comandate, automazioni e dispositivi di riscaldamento e raffrescamento, con la possibilità di integrare sensori di luminosità.

CONNESSIONI
Esther dispone di 8 ingressi digitali, 6 uscite a relè, 4 uscite 0-10V per il controllo di dispositivi dimmer/ballast, 4 ingressi per sensori di luminosità, alimentazione a 12V DC e porta RS-485 di comunicazione e programmazione attraverso il software Lapis.

CARATTERISTICHE TECNICHE
Esther è una scheda completa per l’automazione con 8 ingressi digitali a 5V DC con 2 morsetti per il comune, 6 uscite con relè 230V~ 12A resistivi con doppio morsetto NA-NC (carico massimo complessivo di 3 kVA), alimentazione a 12V DC, e porta di programmazione e comunicazione seriale RS-485. MiniEva Power effettua la misurazione della potenza assorbita in tempo reale su ciascuna delle 4 uscite (per carichi superiori a 100W). La scheda è predisposta per fissaggio su un centralino con guida DIN (tipo Master) dove occupa 6,5 moduli e, grazie agli anelli laterali opzionali, può essere fissata con viti su scatole di derivazione o pareti leggere. Tutte le connessioni avvengono con morsettiere estraibili serigrafate per facilitarne il cablaggio e la sostituzione. Gli ingressi per i sensori di luminosità premettono di adattare l’intensità luminosa delle lampade ai lux ambiente per mantenere un’illuminazione costante. La regolazione viene effettuata attraverso i 4 relè da 12A resistivi (carico massimo complessivo di 3 kVA) che permettono l’accensione, spegnimento e i quattro canali di regolazione con uscita 0-10V abbinata.
Le uscite 0-10V, con apposita programmazione consentono la regolazione di elettrovalvole e fancoil. Viene fornita pre-programmata passo-passo su ciascuna uscita per verificarne le funzionalità, è dotata di led di segnalazione per alimentazione, funzionamento e attivazione dei relè facilmente individuabili.
Esther può essere configurata su misura grazie al software Lapis.

CODICI:
HL09000 Esther 12V DC (confezione da 1pz.)
